产品描述

Shieldzorb 解决方案将吸波材料集成至板级屏蔽罩（BLS，简称屏蔽罩）上，以抑制腔体谐振、减少 BLS 中电子元件所产生的不必要的耦合和/或 BLS 中元件与附近射频天线之间所产生的耦合。在高频情况下，BLS 的腔体谐振会导致屏蔽效能严重下降。与附近射频天线的不必要的耦合可能会导致这些射频天线组件的灵敏度降低，而 BLS 中的串扰可能会对电路的正常工作造成干扰。Shieldzorb 解决方案可以有效地解决这些问题。

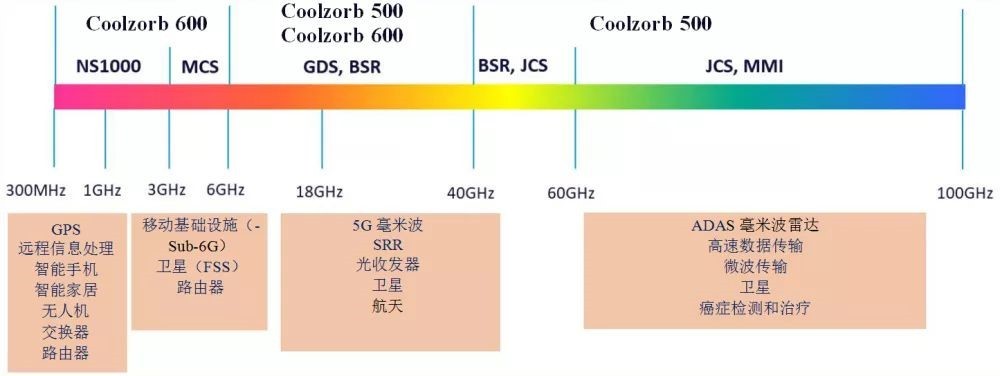

 这里提到的 BLS 可以是冲压/深拉伸制作的屏蔽罐体或压铸/机加工制作的铝合金屏蔽盖。根据不同的频率，莱尔德提供不同类型的吸波材料。全自动组装过程可提高大批量生产的成本效益。

特征与优势：

已集成吸波材料的板级屏蔽罩（BLS）

不同类型吸波材料选择

可定制BLS 设计和材料

电磁仿真支持

自动化装配

容易维护

符合 RoHS 标准且无卤素

产品优点：

较高屏蔽性能

消除不必要的耦合

提供了设计支持，可在设计阶段早期解决问题

简化了供应链

产品应用：

车用：毫米波雷达

电信：5G 有源天线系统

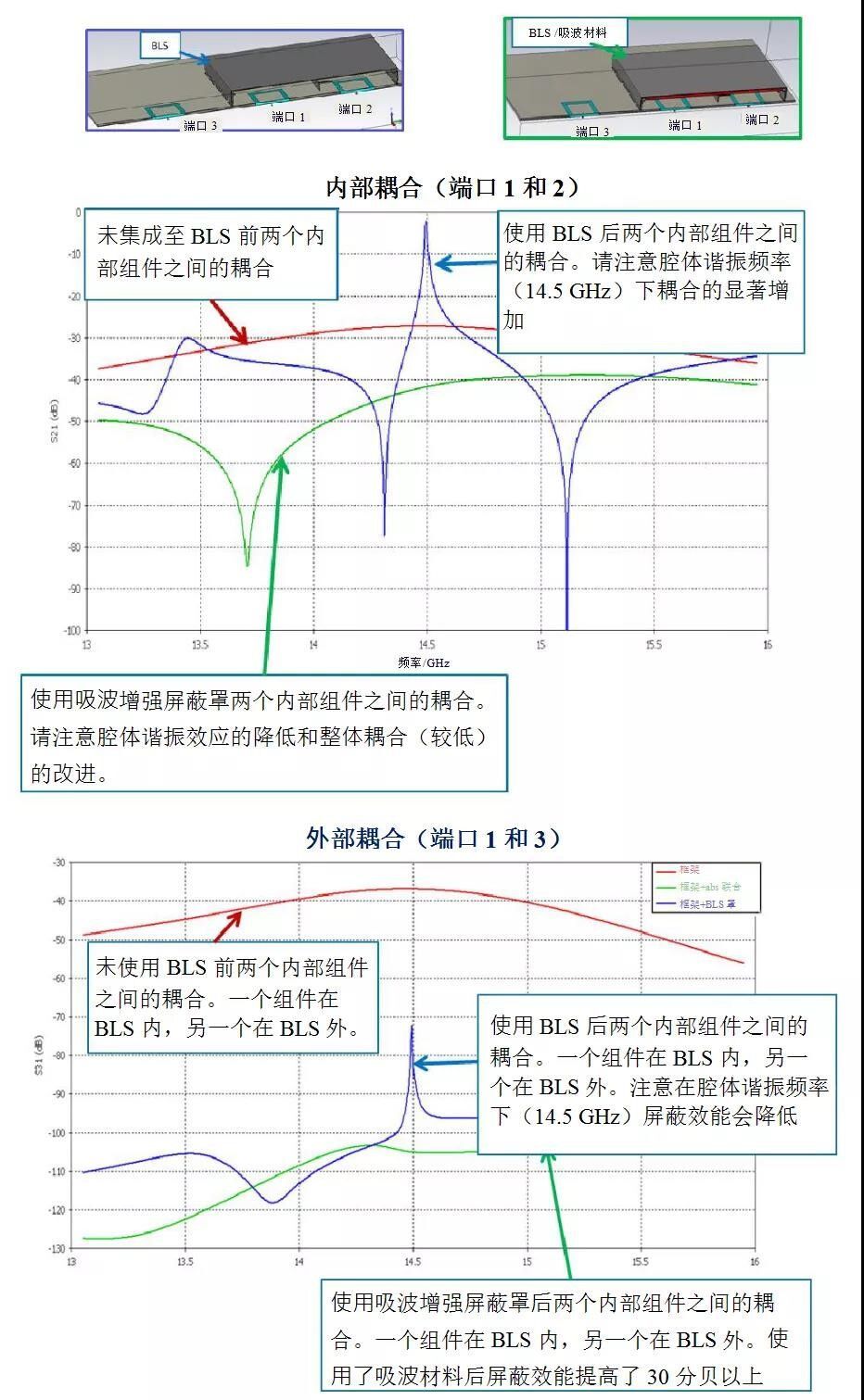

使用了CST 电磁仿真软件来分析三端口 BLS 的架构。通用型 BLS 和 Shieldzorb 解决方案的电磁性能比较请见下图。

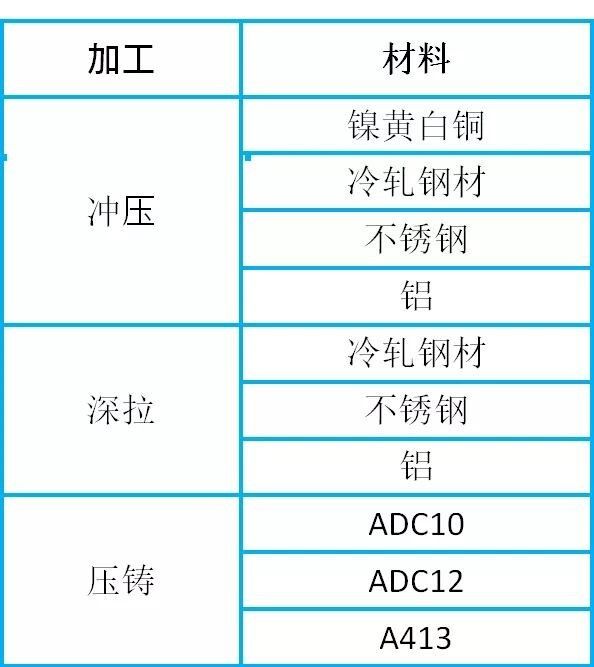

屏蔽罩及屏蔽材料选择：
